YHY60煤矿用本安型液压支架测力仪

一、产品概述

1、用途:YHY60煤矿用本安型液压支架侧力仪(以下简称侧力仪),用于检测记录单体支柱、油压式液压枕、油压式锚杆锚索测力计、油压式钻孔应力计等顶板支护及压力监测设备的压力值,并可对高低压力进行限定,报警指示;

2、特点:采用了红外无线数据通讯和微功耗的电路设计,大大提高了仪器的使用可靠性和电源的使用寿命,采用光控唤醒技术即方便用户使用,又达到节电目的。本产品可长期在井下使用,是传统的机械式仪表的理想替代产品。

二、结构特征

这套用于压力参数连续记录的智能化仪表,由三部分组成:1、测力仪;2、矿用手持数据采集器;3、计算机数据处理系统。组成如图1所示,测力仪采用了一体化设计,由CPU控制自动采集压力数据并记录在存储器中,用矿用手持采集器将数据抄回,然后传至PC 计算机处理。

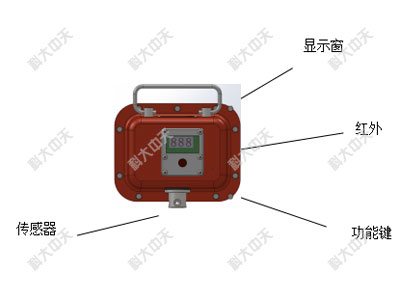

1. 一通道测力仪结构图

YHY60煤矿用本安型液压支架测力仪

图 1  一通道测力仪面板图

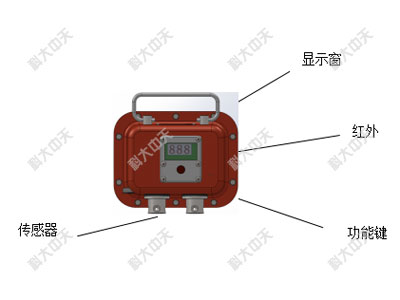

2.二通道测力仪结构图

YHY60煤矿用本安型液压支架测力仪

图 2  二通道测力仪面板图

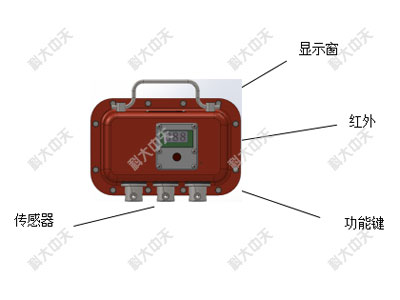

3.三通道测力仪结构图

YHY60煤矿用本安型液压支架测力仪

YHY60煤矿用本安型液压支架测力仪

图 3  三通道测力仪面板图

YHY60煤矿用本安型液压支架测力仪

A型转接阀    引压阀结构示意图

YHY60煤矿用本安型液压支架测力仪

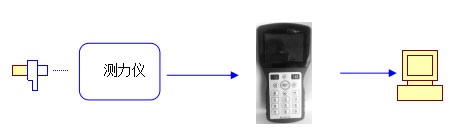

B型转接阀    测力仪系统组成

YHY60煤矿用本安型液压支架测力仪
