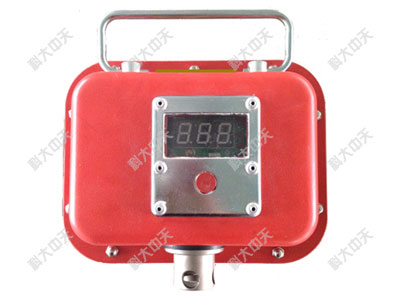

YHY60(A)矿用本安型数字压力计
一、产品概述
1.1用途
YHY60(A)矿用本安型数字压力计(以下简称压力计),用于检测记录单体支柱、油压式液压枕、油压式锚杆锚索测力计、油压式钻孔应力计等顶板支护及压力监测设备的压力值,并可对高低压力进行限定,报警指示。
1.2特点
采用了红外无线数据通讯和微功耗的电路设计,大大提高了仪器的使用可靠性和电源的使用寿命,采用光控唤醒技术即方便用户使用,又达到节电目的。本产品可长期在井下使用,无需维护,是传统的机械式仪表的理想替代产品。
1.3型号的组成及其代表意义
1.4使用环境
• 温度:0~40℃
• 相对湿度:≤95%(25℃)
• 大气压力:80~106kPa
• 可在含有甲烷及煤气爆炸环境的矿井中使用
1.5防护等级:IP54
1.6防爆型式:矿用本质安全型
1.7防爆标志:Ex ib I Mb
二、主要功能及技术指标
• 测量范围:(0~60)MPa
• 分辨率:0.1MPa
• 电源:3节三圈霸道1#干电池串联组成的本安电池组
• 外型尺寸(L×b×h)(mm):196×152×76mm
• 重量:2.5kg
• 本安参数:工作电压: 4.5V 工作电流:≤25m AUo:4.5V Io:8A
• 测量通道数:1
• 显示方式:LED 数码显示
• 通讯方式:红外无线通讯
• 通讯距离:≤1.5m
• 通讯波特率:1200bps
三、安装方式:吊挂或固定安装
