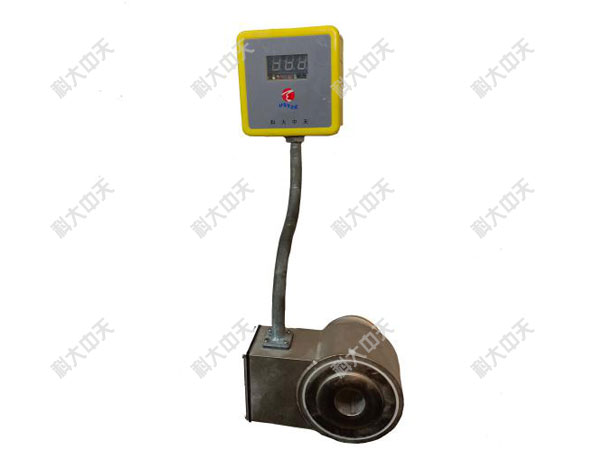

YAD200(A)矿用锚杆索测力计

YAD200(A)矿用锚杆索测力计

YAD200(A)矿用锚杆索测力计

1.1 主要用途

YAD200矿用锚杆锚索测力仪主要应用于端锚的各类锚杆、锚索应力检测;采煤工作面开采中,随采场的推进,煤层受动压影响将发生塑性变形。锚杆锚索测力计可以测定受动压力值的变化,得以预防冒顶、冲击地压等相关事故的发生。监测仪具有安装简单方便、测量灵敏度高等优点。可与KJ27-F煤矿用本安型传输分站连接,上传数据至上位机。

1.2 防爆类型及防爆标志

矿用本质安全型         防爆标志:Ex ib I Mb

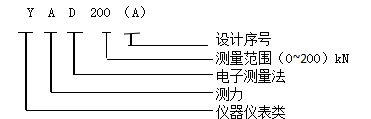

1.3 型号的组成及其代表意义

YAD200(A)矿用锚杆索测力计

1.4 使用环境条件:

 a) 环境温度:0 ℃ ~ 40 ℃;

b) 平均相对湿度:不大于95 %RH(25℃);

c) 大气压力:80 kPa ~ 106 kPa;

d) 煤矿井下有瓦斯、煤尘爆炸危险的环境。

e) 无强烈震动和冲击的地方。

f) 无破坏金属和绝缘材料的腐蚀性气体的地方。

1.5 监测仪能承受的最恶劣的贮运条件为:

a) 高温:60 ℃;

b) 低温:-40 ℃;

c) 平均相对湿度:95 %RH(25 ℃);

d) 振动:加速度50 m/s2;

e) 冲击:峰值加速度500 m/s2。

1.6 外形尺寸及重量

外形尺寸:355mm(长)*150mm(宽)*143mm(高);

重  量 :约1.5kg

二 、主要技术参数

2.1 电池参数

a) 电池型号为ER18505,标称电压3.6V 标称容量为4000mAh的锂亚硫酰氯电池,串接限流电阻浇封后供电;

b) 电池最大开路电压≤3.9V,最大短路电流≤1.3A。

2.2 测量性能

a) 测量量程: 0~200kN;

b) 基本误差: ±4.0%(F.S.);(在上位机上读取,并计算基本误差)

c)分辨率:0.1kN;(在上位机上显示)

c)输出信号:1路高速红外

(1)传输方式:主从式、半双工

(2)传输速率:115200bps

(3)最大传输距离:1.5m

d) 具有可见光强光照射唤醒功能。

2.3功能

测力仪具有锚杆锚索测力功能,将测量值进行显示、存储,并可以通过高速红外接口传递给手持采集器进行采集,然后在转存到上位机上进行显示。
