顶板离层仪


DLY-2型顶板离层仪

本说明书是根据GB9969.1-1998《工业产品使用说明书》的要求编制。

一、产品概述:

DLY-2型顶板离层仪是监测顶板岩层分离时所产生位移量的专用监测仪器。它主要适用于采用锚杆支护的巷道顶板以及需测量顶板位移量的工作面,为煤矿工程技术人员和检测工作人员提供数据,以确定锚杆的长度、抗拉长度,为锚杆使用的合理性、经济性提供了科学依据。从而有效地防止顶板塌落事故的发生,确保煤矿安全生产。

二、构成:

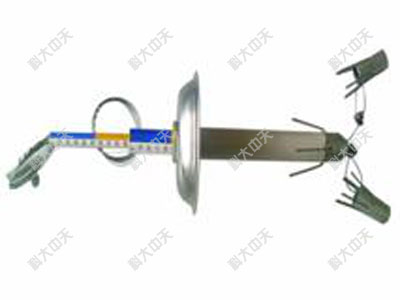

顶板离层仪由锚固器、ABS管、

钢丝绳、指示尺、托盘等构成。

三、技术参数:

测点深度:1点:0~  m

                 2点:0~  m

                 位移量:0~150m

四、安装方式及读数方法:

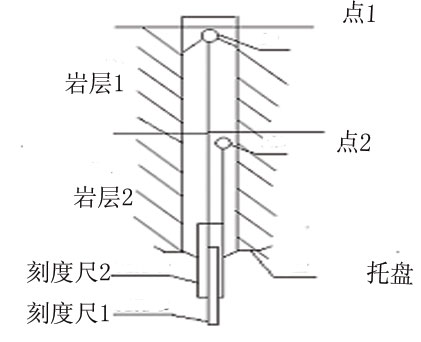

DLY-2型顶板离层仪在钻孔中安装位置见图:


位于钻孔顶部的点1与刻度尺1相连,下部点2与刻度尺2相连。点2相对点1岩层分离时,其位移量由刻度尺2下端点相对刻度尺1的刻度变化值确定。安装时先给顶板打相应的孔,将锚爪1推到孔内相应的深度,由于锚爪钢丝倒立,锚抓张开锚固在岩层内;拉紧钢丝绳,检验一下锚爪的稳定性;再将锚爪2推到适当位置,锚固好,拉紧钢丝绳,检验一下锚固器的稳定性;最后将离层仪本体插入,锚爪张开,固定好。拉紧丝绳,检验一下锚固器的稳定性;拉紧钢丝绳分别将刻度尺1、2,定到合适数值上,并做好记录。当岩体离层时,其位移量就反映在刻度尺的位移变化上,与原记录对比得出岩体离层的位移。刻度尺上数字和色带为反光贴,能借光读出;色带的蓝黄红,可表示离层的危险程度。

五、使用注意事项:

1、使用前需检查锚爪弹性是否良好。

2、施工过程中保证锚爪与岩层充分接触,确保读数准确。

3、施工过程中托盘与顶板必须接触良好。


HLY-2型顶板离层仪

一、概述:

HL型顶板离层仪是监测顶板岩层分离时所产生位移量的专用监测仪器。它主要适用于采用锚杆支护的巷道顶板以及需测量顶板位移量的工作面,为煤矿工程技术人员和检测工作人员提供确定锚杆的长度、抗拉长度,锚杆使用的合理性、经济性提供了科学依据。从而有效地防止顶板塌落事故的发生,确保煤矿安全生产。

二、技术特点:

安装方便、显示直观,数据可靠。

三、技术参数:

测点深度:1点:0~5m    位移量:0~150mm

                 2点:0~8m    位移量:0~200mm

四、安装方法:

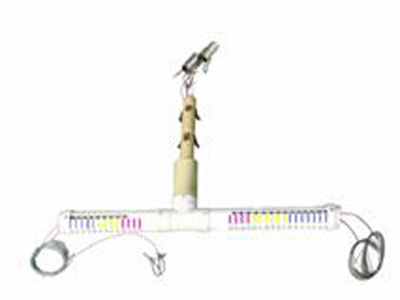

顶板离层仪

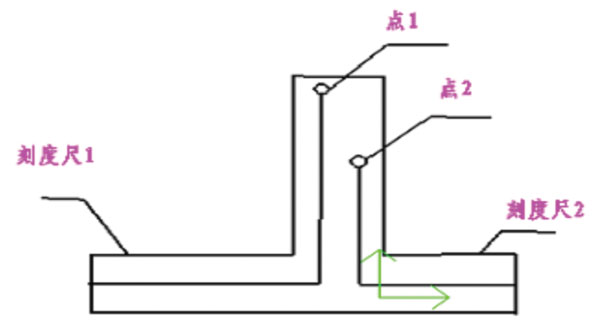

钻孔顶部点1与刻度尺1相连,点2与刻度尺2相连。点2相对点1间岩层分离时,其位移量由刻度尺2下端点相对刻度尺1上面的刻度变化数值确定。


顶板离层仪
顶板离层仪 2020-10-16 本文被阅读 56 次
